超低氮排放燃氣鍋爐介紹
全三維計算機輔助設計計算
熱力計算、煙風阻力計算根據最新計算流體力學（CFD）與數值傳熱學（NHT）原理，用國際上先進的FLUENT
軟件，精確計算爐內每一點的溫度、燃燒產物分布以及受熱面壁溫分布，以此來合理指導受熱面布置，使各受熱面受熱均勻，延長鍋爐使用壽命并且節省鋼材；

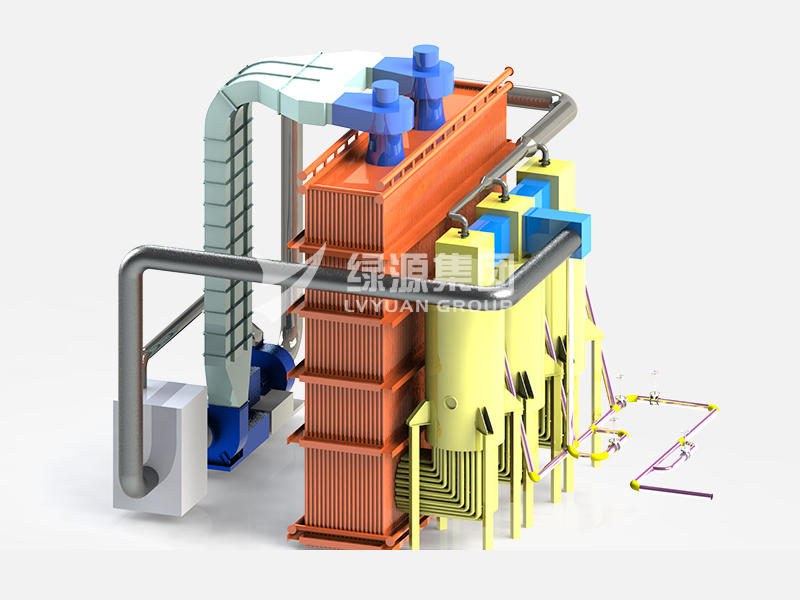

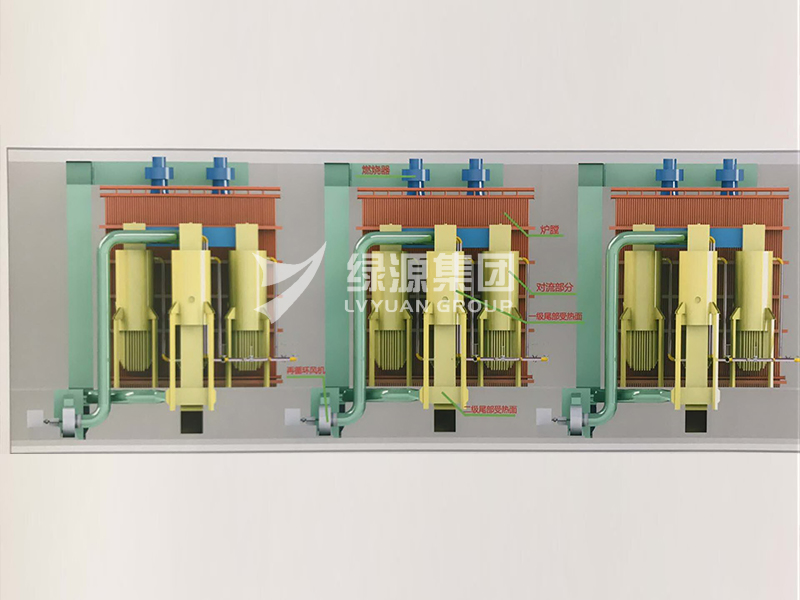

世界首創的立式頂吹U型布置
由于鍋爐采用立式結構，因此結構緊湊，占地面積?。煌瑫r，垂直布置的對流換熱部分更加利于鍋爐檢修時清洗水的排放；U型煙氣流程與水流程呈逆流布置，增加了煙氣與水的換熱溫壓，降低了排煙溫度，使鍋爐系統的熱效率增大；
強大的低污染排放功能
采用世界先進的低NOx燃燒器，利用最新的分級配風與煙氣再循環技術，極大地抑制了燃料中的氮在燃燒過程中向NOx轉變；同時，大爐膛結構降低了整個爐膛容積熱負荷，使爐膛中的溫度水平較低，抑制了助燃空氣中的氮向NOx轉變；
高效換熱技術
由于爐膛采用膜式水冷壁結構，這樣可以充分吸收來自火焰的輻射熱，并且改善爐膛的密封性，同時，由于爐墻不直接受火焰輻射，因而可不用耐火材料，使爐墻重量大大減輕,同時減輕了構架的重量；對流部分則采用煙管結構，在煙管頂部布置有擾流子，由于擾流子的存在，加強了煙氣的擾動，破壞了阻礙換熱的邊界層，減小了對流換熱的熱阻，因此強化了氣水換熱；
強制循環直流鍋爐
鍋爐給水依靠水泵壓力一次流過鍋爐，因此受熱面的冷卻可以得到充分保證，同時，鍋爐啟動非?？?；由于沒有鍋筒以及復雜的管路系統和支吊系統，使其結構簡潔流暢，大大簡化制造工藝以及減輕了鍋爐重量，安裝維修方便
負荷調節范圍大
精心設計選配的燃燒器與合理的輻射和對流受熱面面積分配使鍋爐在20%～100%負荷之間都能穩定運行，并且輸出合格參數的熱水；
技術特點
立式水火管鍋爐源自芬蘭專業的鍋爐設計公司-MW Power Oy/原芬蘭諾維特有限公司設計，該公司此爐型是基于燃氣鍋爐設計的，克服了一切燃煤改裝成燃氣鍋爐的缺點，是當今世界最先進的爐型，以下是該爐型的特點。
結構合理緊湊，占地面積小
• 在七十年代以前，芬蘭大型燃氣或油熱水鍋爐的尾部對流受熱面也采用水管蛇形管束的結構，這種傳統的結構是在蒸汽鍋爐設計的基礎上改造而成的。結果運行中發現，這種結構的管子極易被腐蝕，無論采用何種措施都無法從根本上減輕或避免腐蝕現象的發生，因此開發一種專門為熱水鍋爐設計的新型的結構，根本解決低溫腐蝕現象迫在眉睫。通過大量研究，芬蘭諾維特的創始人開發了NWTB型熱水鍋爐，顛覆了傳統的由燃煤蒸汽鍋爐改造成的熱水鍋爐的結構，而其中垂直布置的尾部對流火管受熱面從根本上解決了低溫腐蝕的現象。
• 采用先進的三維設計軟件，確知爐膛和各個受熱面任何點的狀況（如壓力、溫度、氧量和流速等）使得受熱面的布置最大合理化，避免了火焰沖刷水冷壁，避免了水冷壁管內水循環停滯倒流現象的發生。
• 立式布置，水火管結合，占地面積最小化。
• 底部支撐，平臺樓梯獨立系統，不負擔鍋爐本體重量。
• 直流強制循環，沒有鍋筒，管路和支吊系統簡單。
節能環?！?/strong>
• 全密封結構，爐膛是水冷壁結構，對流受熱面是火管結構有鍋殼密封，鍋爐外表面溫度低，散熱損失非常小。
• 對流部分火管內布置有擾流子，加強換熱。
• 燃燒器頂置逆流布置，水和煙氣流向相反，使得排煙溫度可以低于出水溫度，溫壓大，傳熱效率高。
• 大爐膛結構使得爐膛燃燒溫度低。
鍋爐使用壽命長
• 鍋爐出水和回水管路之間設內循環管路，當熱網回水溫度低于65℃時，內循環管路上的混合泵會從溫度高的供水管路上抽取適量的熱水到回水管路上，以提高鍋爐的進水溫度，防止低溫腐蝕的產生。
• 垂直布置的火管對流受熱面水側，運行中有內部自然循環產生，自然上升的熱水會提高進水處受熱面的溫度，是防止低溫腐蝕的雙保險。
• 垂直布置的火管對流受熱面，煙氣在管內縱向流動，徹底解決了積灰問題，停爐期間有可能產生的冷凝水會自然地滑落并被移走，避免了腐蝕的發生。
• 無論爐膛還是尾部的對流受熱面均無煙氣流動的死角，保證了均勻換熱。
• 底部支撐中一點固定，其余點可滑動，從而使鍋爐在熱脹冷縮過程中可自由膨脹，鍋爐不變形，提高了鍋爐的使用壽命。
安裝簡便快捷

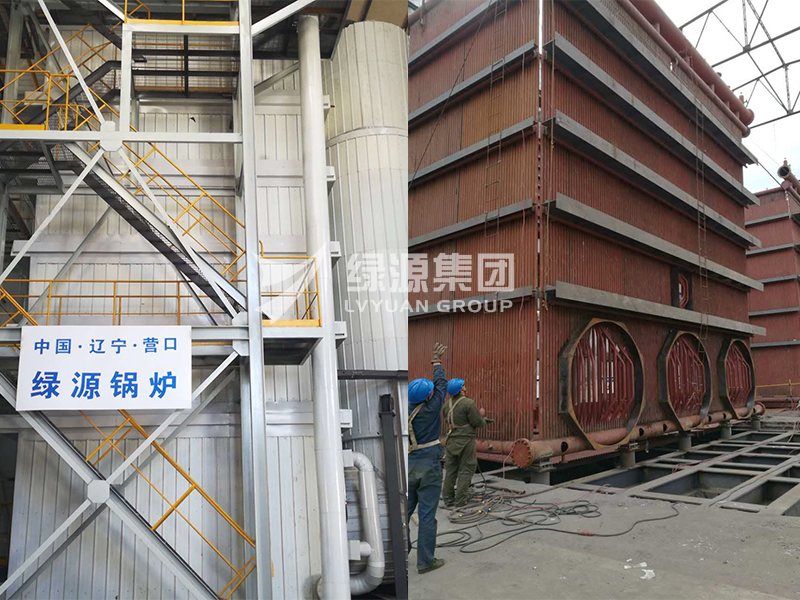

• 模塊化設計，爐膛和對流部分均可在制造廠內制造成幾個模塊后，運到工地，節約了安裝時間和費用，并能大大提高產品質量。
• 無鍋筒，底部支撐，無復雜的支吊系統，無空間彎管的管路，減少了大量的工地安裝工作。
運行可靠性高
• 對流換熱部分具有較大的容水量，它能夠保證鍋爐的安全穩定運行, 吸收因為熱網的波動而造成的工況變化, 通過鍋爐足夠的水流量保證爐膛水冷壁的冷卻,使鍋爐運行更加可靠安全。
• 其燃燒器位于爐膛頂部便于維護與檢修，并且安全型更佳。天然氣的密度比空氣輕，如果有天然氣泄漏，則泄漏的天然氣將直接由位于廠房頂部的排風扇迅速排出室外，而避免發生火災的危險。
因此從安全運行與維護運行方便的角度講，將燃燒器置于鍋爐頂部遠緣強于燃燒器側面布置。
鍋爐的運行安全與運行人員的人身安全是至關重要的，NWTB鍋爐設計了爐膛的薄弱角，當由于某種原因造成爐膛壓力很高或者爐膛爆燃時，薄弱角首先開裂，釋放爐膛壓力，防止鍋爐的大規模爆炸災難，這也是NWTB鍋爐設計的獨到之處。另外由弱角代替防爆門的設計，由于鍋爐是微正壓燃燒，還可以增強鍋爐的氣密封。
維護簡單，維護費用最低
• 本體的簡單結構，使得維護非常簡單。
• 對流受熱面垂直火管結構，易于清洗。
• 對流受熱面垂直火管結構，即使在長期運行后或由于運行不當，導致少許管子需要更換，只需抽出這幾根需要更換的管子，安裝進新的管子即可，費用很低。
• 燃燒器位于鍋爐頂部，便于維護和檢修。

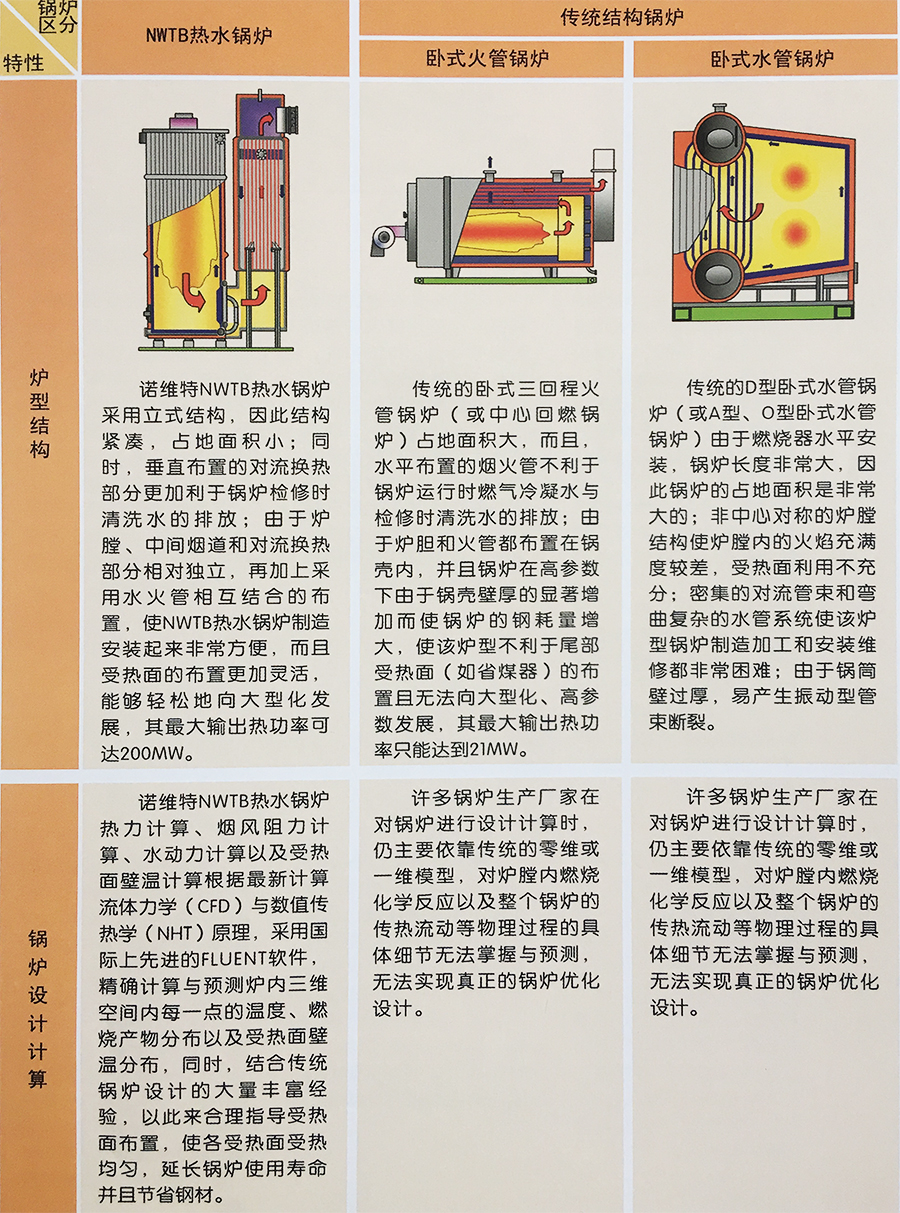

產品對比
∷
